消息队列
本文档根据《嘉楠K230开发手册》V1.0（2024-11-30）整理。正文、表格、示例代码与插图均来自原始手册。
消息队列可以用于"线程到线程"、"线程到中断"、"中断到线程"直接传输信息。
本章涉及如下内容：
- 怎么创建、删除消息队列
- 消息队列中消息如何保存
- 怎么向消息队列发送数据、怎么从消息队列读取数据
- 在消息队列上阻塞是什么意思
消息队列的特性
常规操作
消息队列是一种常用的线程间通讯方式，用来传输数据。
可以应用在多种场合：线程间的消息交换、中断服务程序给线程发送数据。

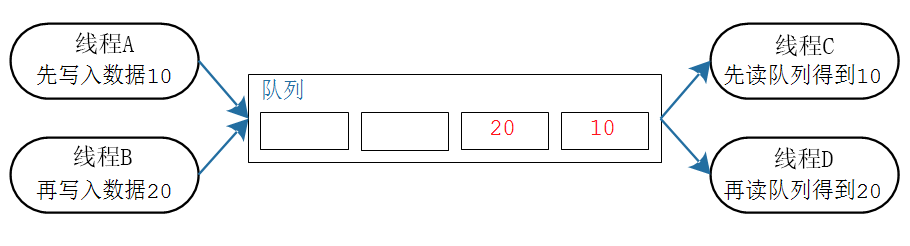

消息队列的简化操如入下图所示，从此图可知：
- 消息队列可以包含若干个消息
- 每个消息可以容纳的数据大小是一样的
- 创建消息队列时就要指定长度(消息个数)、消息的数据大小
- 数据的操作采用先进先出的方法(FIFO，First In First Out)：写数据时放到尾部，读数据时从头部读
- 也可以把紧急的数据写到消息队列的头部

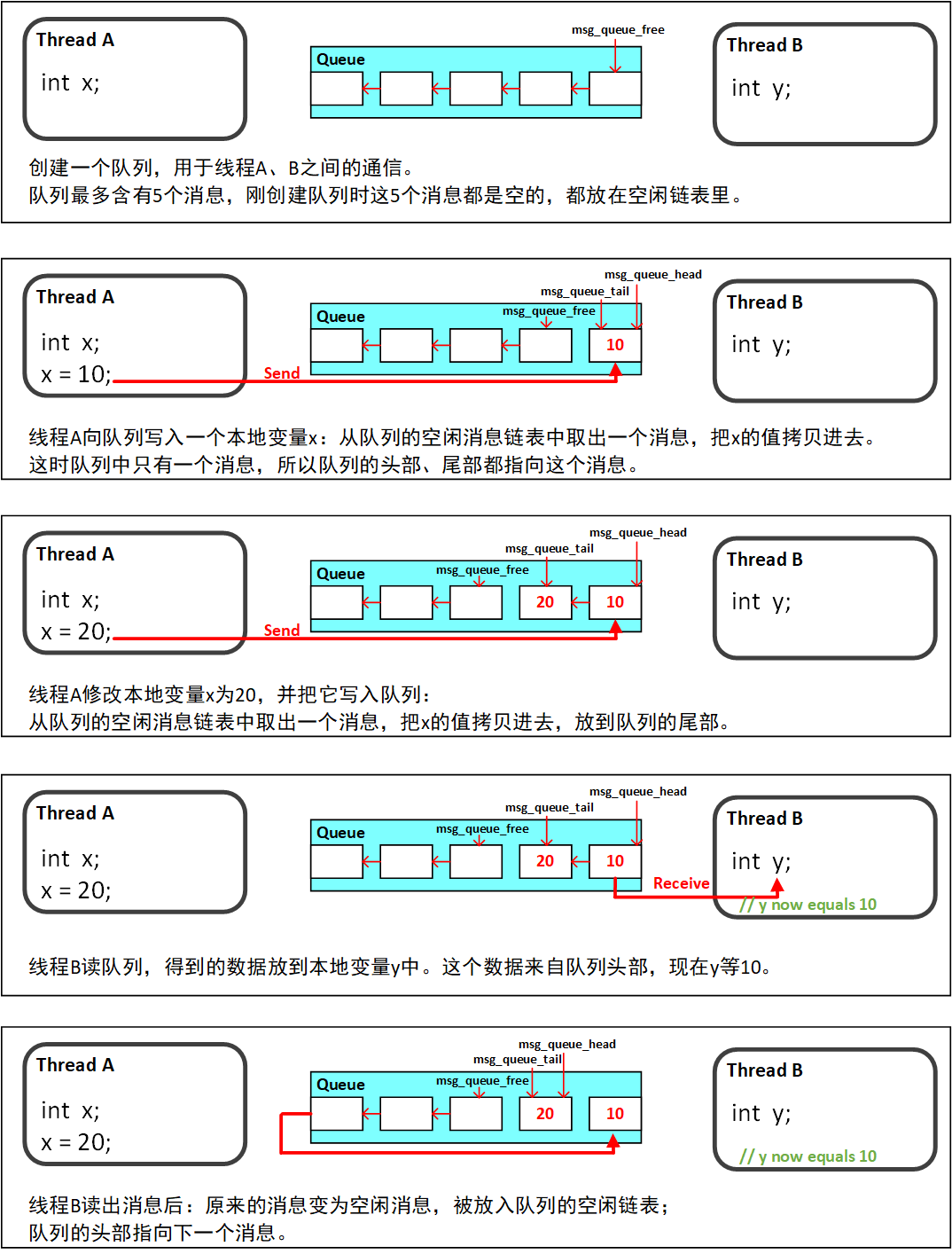

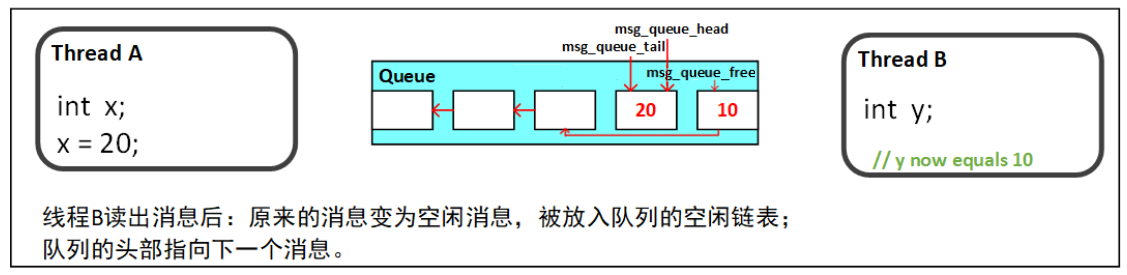

更详细的操作如下图所示：
传输数据的两种方法
使用消息队列传输数据时有两种方法：
- 拷贝：把数据、把变量的值复制进消息队列里
- 引用：把数据、把变量的地址复制进消息队列里
RT-Thread使用拷贝值的方法，这更简单：
- 局部变量的值可以发送到消息队列中，后续即使函数退出、局部变量被回收，也不会影响消息队列中的数据
- 无需分配buffer来保存数据，消息队列中有buffer
- 局部变量可以马上再次使用
- 发送线程、接收线程解耦：接收线程不需要知道这数据是谁的、也不需要发送线程来释放数据
- 如果数据实在太大，你还是可以使用消息队列传输它的地址
- 消息队列 的空间有RT-Thread内核分配，无需线程操心
消息队列的阻塞访问
只要知道消息队列的句柄，谁都可以读、写该消息队列。
线程、ISR都可读、写消息队列。可以多个线程读写消息队列。
线程读写消息队列时，如果读写不成功，可以即刻返回错误，也可以阻塞。阻塞时可以指定超时时间。口语化地说，就是可以定个闹钟：如果能读写了就马上进入就绪态，否则就阻塞直到超时。
比如某个线程读消息队列时：
- 如果消息队列中有可用的消息，即刻得到消息并返回
- 如果消息队列中没有可用的消息，线程有两种选择：即刻放回一个错误值，或者阻塞一段时间
- 如果线程阻塞，它何时被唤醒？
- 在指定的时间内，别的线程或者中断服务程序写了队列，会把它唤醒
- 否则，指定的时间到达后超时返回错误。
既然读写消息队列的线程个数没有限制：
- 多个线程都想写队列，但是队列已经满了，这些线程可以进入阻塞状态：它们都在等待队列有空间
- 那么：队列有空间时，把那个线程唤醒？
- 多个线程都想读队列，但是队列已经空了，这些线程可以进入阻塞状态：它们都在等待队列有数据
- 那么：队列有数据时，把那个线程唤醒？
- 唤醒谁？有两种方法。创建队列时，可以指定一个参数flag
- RT_IPC_FLAG_PRIO：表示唤醒优先级最高的等待线程
- RT_IPC_FLAG_FIFO：表示唤醒等待时间最长的等待线程
消息队列函数
使用消息队列的流程：创建/初始化消息队列、发送消息队列、接收消息队列、删除/脱离消息队列。
创建/初始化
消息队列的创建有两种方法：动态分配内存、静态分配内存，
- 动态分配内存：rt_mq_create，消息队列的内存在函数内部动态分配
- 静态分配内存：rt_mq_init，消息队列的内存要事先分配好
**rt_mq_create()**函数原型如下：
rt_mq_t rt_mq_create(const char* name, rt_size_t msg_size, rt_size_t max_msgs, rt_uint8_t flag);
| 参数 | 说明 |
|---|---|
| name | 消息队列的名字 |
| msg_size | 消息队列每个消息的大小：以字节为单位 |
| max_msgs | 消息队列最多能存放多少个消息 |
| flag | 消息队列采用的等待方式： RT_IPC_FLAG_FIFO 或 RT_IPC_FLAG_PRIO |
| 返回值 | 消息队列对象的句柄：成功，返回句柄，以后使用句柄来操作消息队列RT_NULL：失败 |
**rt_mq_init()**函数原型如下：
rt_err_t rt_mq_init(rt_mq_t mq, const char* name, void *msgpool, rt_size_t msg_size, rt_size_t pool_size, rt_uint8_t flag);
| 参数 | 说明 |
|---|---|
| mq | 消息队列对象的句柄 |
| name | 消息队列的名字 |
| msgpool | 指向存放消息的缓冲区的指针 |
| msg_size | 消息队列每个消息的大小：以字节为单位 |
| pool_size | 存放消息的缓冲区大小 |
| flag | 消息队列采用的等待方式： RT_IPC_FLAG_FIFO 或 RT_IPC_FLAG_PRIO |
| 返回值 | 非0：成功，返回句柄，以后使用句柄来操作消息队列NULL：失败，因为pxQueueBuffer为NULL |
删除/脱离
不再使用一个消息队列时：
- 删除它：rt_mq_delete()，只能删除使用**rt_mq_create()**创建的队列
- 脱离它：rt_mq_detach()，只能脱离使用r**t_mq_init()**初始化的队列
删除消息队列的函数为rt_mq_delete()，它会释放内存。原型如下：
rt_err_t rt_mq_delete(rt_mq_t mq);
删除消息队列时，如果有线程在等待该队列， 则内核会先唤醒这些线程（线程返回值是 - RT_ERROR），然后再释放消息队列使用的内存，最后删除消息队列对象。
脱离消息队列，就是将消息队列对象被从内核对象管理器中脱离。原型如下：
rt_err_t rt_mq_detach(rt_mq_t mq);
脱离消息队列时，如果有线程在等待该队列，则内核会先唤醒这些线程（线程返回值是 - RT_ERROR）。
发消息
RT-Thread有三个发送消息的函数：
- rt_mq_send() 发送消息
- rt_mq_send_wait() 等待方式发送消息
- rt_mq_urgent() 发送紧急消息
线程或者中断服务程序都可以往消息队列写入消息。
发送消息时，从空闲消息链表取一个空闲消息块，把消息复制到该消息块，然后把消息块挂到消 息队列尾部。
使用**rt_mq_send()**发送消息时，队列中有空闲消息块时，才能成功发送消息，否则返回错误码(-RT_EFULL)。
使用**rt_mq_send_wait()**发送消息时，如果队列中没有可用的空闲消息块，会根据timeout参数等待，超时后才返回错误。
使用**rt_mq_urgent()**发送消息时，也要先得到空闲消息块，它会把消息块放在消息队列的头部，以便这个消息能被第1时间读取。
发送消息的函数原型如下：
rt_err_t rt_mq_send (rt_mq_t mq, void* buffer, rt_size_t size);
参数说明如下：
| 参数 | 说明 |
|---|---|
| mq | 消息队列对象的句柄 |
| buffer | 消息内容 |
| size | 消息大小 |
| 返回值 | RT_EOK：发送成功-RT_EFULL：消息队列满-RT_ERROR：发送消息长度大于队列中消息的最大长度 |
等待方式发送消息的函数原型如下：
rt_err_t rt_mq_send_wait(rt_mq_t mq, const void *buffer, rt_size_t size, rt_int32_t timeout);
参数说明如下：
| 参数 | 说明 |
|---|---|
| mq | 消息队列对象的句柄 |
| buffer | 消息内容 |
| size | 消息大小 |
| timeout | 超时时间 |
| 返回值 | RT_EOK：发送成功-RT_EFULL：消息队列满-RT_ERROR：发送消息长度大于队列中消息的最大长度 |
发送紧急消息的函数原型如下：
rt_err_t rt_mq_urgent(rt_mq_t mq, void* buffer, rt_size_t size);
参数说明如下：
| 参数 | 说明 |
|---|---|
| mq | 消息队列对象的句柄 |
| buffer | 消息内容 |
| size | 消息大小 |
| 返回值 | RT_EOK：发送成功-RT_EFULL：消息队列满-RT_ERROR：发送消息长度大于队列中消息的最大长度 |
收消息
当队列有消息时，使用收消息函数，可以从队列接收消息。
如果没有消息，根据指定的timeout参数等待，直到超时结束。
函数原型如下：
rt_err_t rt_mq_recv (rt_mq_t mq, void* buffer, rt_size_t size, rt_int32_t timeout);
参数说明如下：
| 参数 | 说明 |
|---|---|
| mq | 消息队列对象的句柄 |
| buffer | 消息内容 |
| size | 消息大小 |
| timeout | 超时时间 |
| 返回值 | RT_EOK：接收成功-RT_ETIMEOUT：接收超时-RT_ERROR：失败，返回错误 |
_示例_消息队列的基本使用
本节代码为：queue。
本程序会创建一个消息队列，然后创建2个发送线程、1个接收线程：
- 发送线程优先级为15，分别往消息队列中写入100、200
- 接收线程优先级为15+1，读消息队列、打印数值
main函数中创建的消息队列、创建了发送线程、接收线程，代码如下：
int main(void){ rt_err_t result; /* 初始化消息队列 */ result = rt_mq_init(&mq, //消息队列对象的句柄 "mqt", //消息队列的名字 &msg_pool[0], //内存池指向msg_pool 1, //每个消息的大小是1字节 sizeof(msg_pool), //内存池的大小是msg_pool的大小 RT_IPC_FLAG_FIFO); //如果有多个线程等待，按照先来先得到的方法分配消息 if (result != RT_EOK) { rt_kprintf("rt_mq_init ERR\n"); return -1; } /* 创建动态线程thread1，优先级为 THREAD_PRIORIT = 15 */ thread1 = rt_thread_create("thread1", //线程名字 thread1_entry, //入口函数 (void *)&(int){100}, //入口函数参数 THREAD_STACK_SIZE, //栈大小 THREAD_PRIORITY, //线程优先级 THREAD_TIMESLICE); //线程时间片大小 /* 判断创建结果,再启动线程1 */ if (thread1 != RT_NULL) rt_thread_startup(thread1); /* 创建动态线程thread2，优先级为 THREAD_PRIORIT = 15 */ thread2 = rt_thread_create("thread2", //线程名字 thread1_entry, //入口函数 (void *)&(int){200}, //入口函数参数 THREAD_STACK_SIZE, //栈大小 THREAD_PRIORITY, //线程优先级 THREAD_TIMESLICE); //线程时间片大小 /* 判断创建结果,再启动线程2 */ if (thread2 != RT_NULL) rt_thread_startup(thread2); /* 创建动态线程thread3，优先级为 THREAD_PRIORIT+1 = 16 */ thread3 = rt_thread_create("thread3", //线程名字 thread2_entry, //入口函数 NULL, //入口函数参数 THREAD_STACK_SIZE, //栈大小 THREAD_PRIORITY + 1, //线程优先级 THREAD_TIMESLICE); //线程时间片大小 /* 判断创建结果,再启动线程3 */ if (thread3 != RT_NULL) rt_thread_startup(thread3);
while (1)
{
rt_thread_mdelay(100);
}
return 0;}
发送线程的函数中，不断往消息队列中写入数值，代码如下：
/* 线程1的入口函数 */ static void thread1_entry(void *parameter) { int result; int *buf = parameter; /* 线程1 */ while(1) { /* 发送消息 */ result = rt_mq_send(&mq, &buf, sizeof(int)); if (result != RT_EOK) { rt_kprintf("rt_mq_send ERR\n"); } rt_kprintf("rt_mq_send:%d\n\r", buf); rt_thread_mdelay(10); } }
接收线程的函数中，读取消息队列、判断返回值、打印，代码如下：
/* 线程2的入口函数 */static void thread2_entry(void *parameter){ int buf = 0; /* 线程1 */ while(1) { /* 接收消息 */ if (rt_mq_recv(&mq, &buf, sizeof(buf), RT_WAITING_FOREVER) == RT_EOK) { rt_kprintf("rt_mq_recv:%d\n\r", buf); } rt_thread_mdelay(10); }}
把queue目录上传到Ubuntud的k230_sdk/src/big/rt-smart/userapps下，使用以下命令编译：
首先进入到“k230_sdk/src/big/rt-smart/”目录，配置环境变量：
ubuntu@ubuntu2004:~/k230_sdk/src/big/rt-smart$ source smart-env.sh riscv64
Arch => riscv64CC => gccPREFIX => riscv64-unknown-linux-musl-EXEC_PATH => /home/canaan/k230_sdk/src/big/rt-smart/../../../toolchain/riscv64-linux-musleabi_for_x86_64-pc-linux-gnu/bin
之后进入“k230_sdk/src/big/rt-smart/userapps”目录，编译程序
canaan@develop:~/k230_sdk/src/big/rt-smart/userapps$ scons --directory=queue
scons: Entering directory `/home/canaan/k230_sdk/src/big/rt-smart/userapps/test'
scons: Reading SConscript files ...
scons: done reading SConscript files.
scons: Building targets ...
scons: building associated VariantDir targets: build/create_task
CC build/test/test.o
LINK test.elf
/home/canaan/k230_sdk/toolchain/riscv64-linux-musleabi_for_x86_64-pc-linux-gnu/bin/../lib/gcc/riscv64-unknown-linux-musl/12.0.1/../../../../riscv64-unknown-linux-musl/bin/ld: warning: hello.elf has a LOAD segment with RWX permissions
scons: done building targets.
编译好的程序在queue文件夹下：
我们可以看到名为“test.elf”的可执行程序；
之后即可将test.elf使用ADB push到小核linux的sharefs目录下，然后大核rt-smart的sharefs下也会出现该程序：
sudo abd push test.elf /sharefs
之后我们查看大核rt-smart下的sharefs目录下是否有test.elf，小核的内容是共享给大核的，如果有则执行以下命令运行程序：
msh />cd sharefs
msh /sharefs>ls
Directory /sharefs:
. <DIR>
.. <DIR>
app <DIR>
test.elf 297152
msh /sharefs>test.elf
程序运行结果如下：

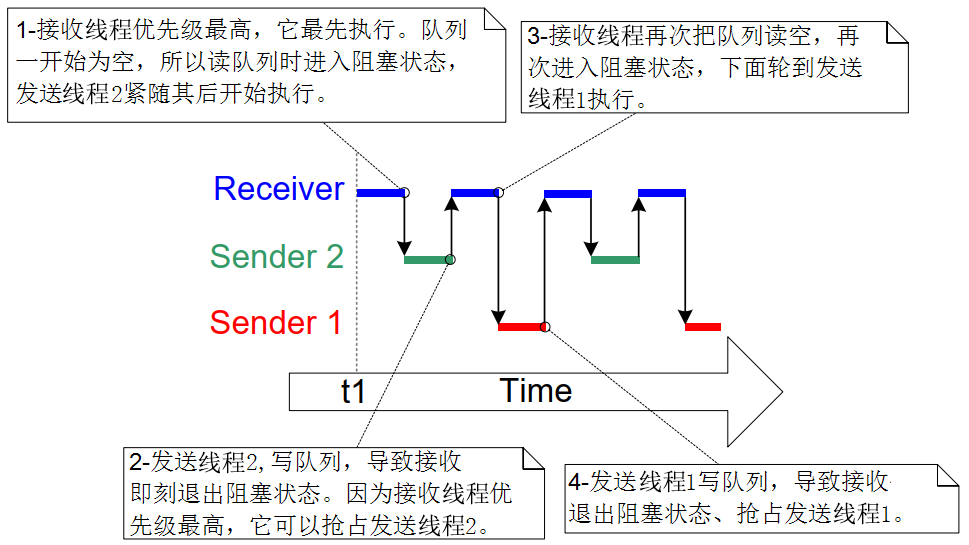

线程调度情况如下图所示：
_data_示例_分辨数据源
本节代码为：queue_datasource。
当有多个发送线程，通过同一个消息队列发出数据，接收线程如何分辨数据来源？数据本身带有"来源"信息，比如写入消息队列的数据是一个结构体，结构体中的lDataSouceID用来表示数据来源：
typedef struct { ID_t eDataID; int32_t lDataValue;}Data_t;

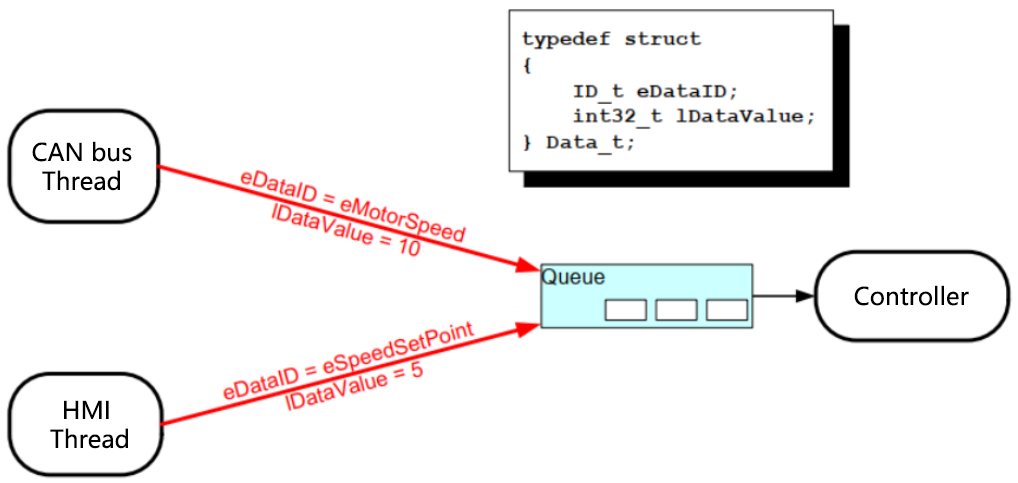

不同的发送线程，先构造好结构体，填入自 己的eDataID，再写消息队列；接收线程读出数据后，根据eDataID就可以知道数据来源了，如下图所示：
- CAN线程发送的数据：eDataID=eMotorSpeed
- HMI线程发送的数据：eDataID=eSpeedSetPoint
queue_datasource程序会创建一个消息队列，然后创建2个发送线程、1个接收线程：
- 创建的消息队列，用来发送结构体：数据大小是结构体的大小
- 发送线程优先级为15，分别往消息队列中写入自己的结构体，结构体中会标明数据来源
- 接收线程优先级为14，读消息队列、根据数据来源打印信息
main函数中创建了消息队列、创建了发送线程、接收线程，代码如下：
/* 定义2种数据来源(ID) */ typedef enum { eMotorSpeed, eSpeedSetPoint } ID_t; /* 定义在消息队列中传输的数据的格式 */ typedef struct { ID_t eDataID; int32_t lDataValue; }Data_t; /* 定义2个结构体 */ static const Data_t send_data[2] = { {eMotorSpeed, 10}, /* CAN线程发送的数据 */ {eSpeedSetPoint, 5} /* HMI线程发送的数据 */ }; /* 创建消息队列时，增加容量 */
static rt_uint8_t msg_pool[10 * sizeof(Data_t)]; // 增加队列的容量
int main(void) { rt_err_t result; /* 初始化消息队列 */ result = rt_mq_init(&mq, //消息队列对象的句柄 "mqt", //消息队列的名字 &msg_pool[0], //内存池指向msg_pool 2, //每个消息的大小是1字节 sizeof(msg_pool), //内存池的大小是msg_pool的大小 RT_IPC_FLAG_FIFO); //如果有多个线程等待，按照先来先得到的方法分配消息 if (result != RT_EOK) { rt_kprintf("rt_mq_init ERR\n"); return -1; } /* 创建动态线程thread1，优先级为 THREAD_PRIORIT = 15 */ thread1 = rt_thread_create("thread1", //线程名字 thread1_entry, //入口函数 (void *)&send_data[0], //入口函数参数 THREAD_STACK_SIZE, //栈大小 THREAD_PRIORITY, //线程优先级 THREAD_TIMESLICE); //线程时间片大小 /* 判断创建结果,再启动线程1 */ if (thread1 != RT_NULL) rt_thread_startup(thread1); /* 创建动态线程thread2，优先级为 THREAD_PRIORIT = 15 */ thread2 = rt_thread_create("thread2", //线程名字 thread1_entry, //入口函数 (void *)&send_data[1], //入口函数参数 THREAD_STACK_SIZE, //栈大小 THREAD_PRIORITY, //线程优先级 THREAD_TIMESLICE); //线程时间片大小 /* 判断创建结果,再启动线程2 */ if (thread2 != RT_NULL) rt_thread_startup(thread2); /* 创建动态线程thread3，优先级为 THREAD_PRIORIT+1 = 16 */ thread3 = rt_thread_create("thread3", //线程名字 thread2_entry, //入口函数 NULL, //入口函数参数 THREAD_STACK_SIZE, //栈大小 THREAD_PRIORITY + 1, //线程优先级 THREAD_TIMESLICE); //线程时间片大小 /* 判断创建结果,再启动线程3 */ if (thread3 != RT_NULL) rt_thread_startup(thread3); while (1)
{
rt_thread_mdelay(100);
}
return 0; }
发送线程的函数中，不断往消息队列中写入数值，代码如下：
/* 线程1的入口函数 */static void thread1_entry(void *parameter){ int result; Data_t *buf = parameter; /* 线程1 */ while(1) { /* 发送消息 */ result = rt_mq_send(&mq, buf, sizeof(buf)); if (result != RT_EOK) { rt_kprintf("rt_mq_send ERR\n"); } rt_thread_mdelay(10); }}
接收线程的函数中，读取消息队列、判断返回值、打印，代码如下：
/* 线程2的入口函数 */static void thread2_entry(void *parameter){ Data_t buf; /* 线程2 */ while(1) { /* 接收消息 */ if (rt_mq_recv(&mq, &buf, sizeof(buf), RT_WAITING_FOREVER) == RT_EOK) { if(buf.eDataID == eMotorSpeed) { rt_kprintf("From CAN, MotorSpeed = %d\r\n", buf.lDataValue); } else if(buf.eDataID == eSpeedSetPoint) { rt_kprintf("From HMI, SpeedSetPoint = %d\r\n", buf.lDataValue); } } rt_thread_mdelay(10); }}
把queue_datasource目录上传到Ubuntud的k230_sdk/src/big/rt-smart/userapps下，使用以下命令编译：
首先进入到“k230_sdk/src/big/rt-smart/”目录，配置环境变量：
ubuntu@ubuntu2004:~/k230_sdk/src/big/rt-smart$ source smart-env.sh riscv64
Arch => riscv64CC => gccPREFIX => riscv64-unknown-linux-musl-EXEC_PATH => /home/canaan/k230_sdk/src/big/rt-smart/../../../toolchain/riscv64-linux-musleabi_for_x86_64-pc-linux-gnu/bin
之后进入“k230_sdk/src/big/rt-smart/userapps”目录，编译程序
canaan@develop:~/k230_sdk/src/big/rt-smart/userapps$ scons --directory=queue_datasource
scons: Entering directory `/home/canaan/k230_sdk/src/big/rt-smart/userapps/test'
scons: Reading SConscript files ...
scons: done reading SConscript files.
scons: Building targets ...
scons: building associated VariantDir targets: build/create_task
CC build/test/test.o
LINK test.elf
/home/canaan/k230_sdk/toolchain/riscv64-linux-musleabi_for_x86_64-pc-linux-gnu/bin/../lib/gcc/riscv64-unknown-linux-musl/12.0.1/../../../../riscv64-unknown-linux-musl/bin/ld: warning: hello.elf has a LOAD segment with RWX permissions
scons: done building targets.
编译好的程序在queue_datasource文件夹下：
我们可以看到名为“test.elf”的可执行程序；
之后即可将test.elf使用ADB push到小核linux的sharefs目录下，然后大核rt-smart的sharefs下也会出现该程序：
sudo abd push test.elf /sharefs
之后我们查看大核rt-smart下的sharefs目录下是否有test.elf，小核的内容是共享给大核的，如果有则执行以下命令运行程序：
msh />cd sharefs
msh /sharefs>ls
Directory /sharefs:
. <DIR>
.. <DIR>
app <DIR>
test.elf 297152
msh /sharefs>test.elf
运行结果如下：

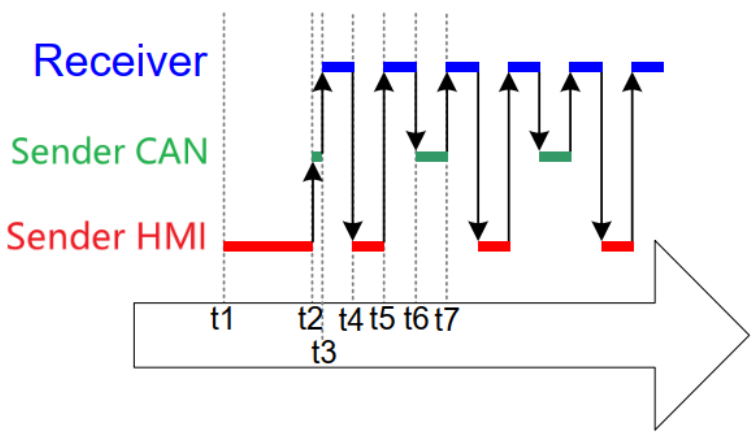

线程调度情况如下图所示：
- t1：HMI是最后创建的最高优先级线程，它先执行，一下子向消息队列写入5个数据，把消息队列都写满了
- t2：消息队列已经满了，HMI线程再发起第6次写操作时，进入阻塞状态。这时CAN线程是最高优先级的就绪态线程，它开始执行
- t3：CAN线程发现消息队列已经满了，进入阻塞状态；接收线程变为最高优先级的就绪态线程，它开始运行
- t4：现在，HMI线程、CAN线程的优先级都比接收线程高，它们都在等待消息队列有空闲的空间；一旦接收线程读出1个数据，会马上被抢占。被谁抢占？谁等待最久？HMI线程！所以在t4时刻，切换到HMI线程。
- t5：HMI线程向消息队列写入第6个数据，然后再次阻塞，这是CAN线程已经阻塞很久了。接收线程变为最高优先级的就绪态线程，开始执行。
- t6：现在，HMI线程、CAN线程的优先级都比接收线程高，它们都在等待消息队列有空闲的空间；一旦接收线程读出1个数据，会马上被抢占。被谁抢占？谁等待最久？CAN线程！所以在t6时刻，切换到CAN线程。
- t7：CAN线程向消息队列写入数据，因为仅仅有一个空间供写入，所以它马上再次进入阻塞状态。这时HMI线程、CAN线程都在等待空闲空间，只有接收线程可以继续执行。
