DshanPI-CanMV_V2 快速启动

硬件要求​

盒子里包括的内容​

当您购买了一套全新的DshanPI-CanMV_V2套件时，包装盒内会有：

  1. DshanPI-CanMV开发板
  2. 一根Type-C数据线

盒子中不包含的内容​

您还需要额外的：

  1. MIPI显示屏
  2. 一个MIPI摄像头

注意：使用时还需要一台正常工作且能连接互联网的PC电脑。

连接摄像头​

要使用摄像头获取图像数据，如果您只单独购买了DshanPI-CanMV开发板，可能还需另外购买摄像头。下面图片是将摄像头连接到DshanPI-CanMV开发板的指南。

image-20250329141742541

连接显示屏​

要使用显示屏显示摄像头获取的图像，如果您只单独购买了DshanPI-CanMV开发板，可能还需另外购买MIPI显示屏。下面是将MIPI显示屏连接到DshanPI-CanMV开发板的指南。

image-20250329142149402

开发板首次启动​

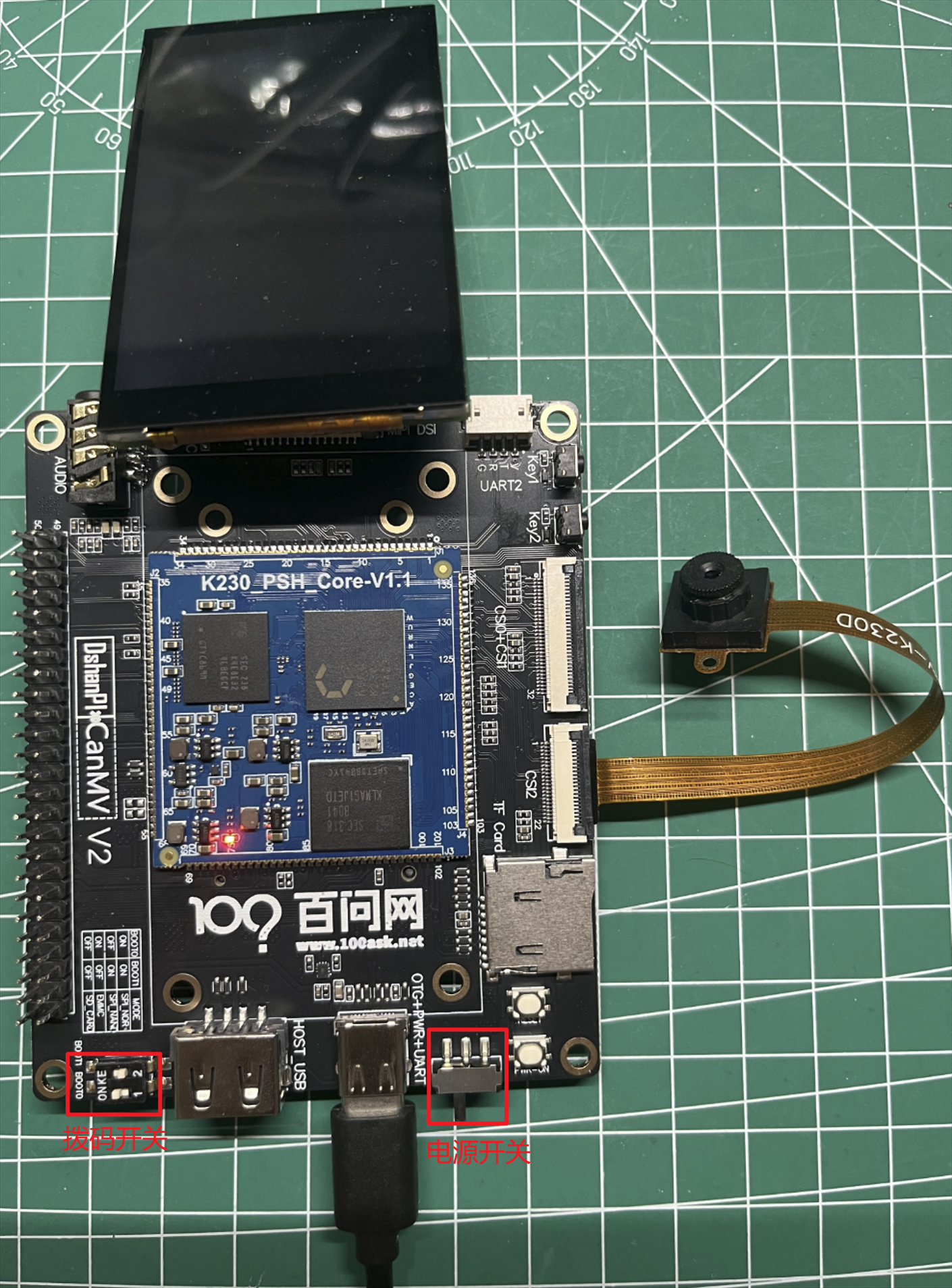

通过Type-C线将板连接到PC电脑，您可以使用DshanPI-CanMV盒子中的的Type-C线。连接指南如下所示：

image-20250627093612460

注意：需要将拨码开关调整为Boot0为ON,Boot1为OFF；并将电源开关拨向Type-C线方向。

第一次启动​

一旦开发板套件通电后，等待系统启动后可以在文件资源管理器中看到CanMV设备，在设备管理器看到USB串行设备。

image-20250329144710055

下载并安装IDE开发工具​

​ 进入嘉楠开发者社区下载IDE开发工具：嘉楠开发者社区下载中心

image-20250329145733348

如果CANMV IDE K230 for windows 工具更新了版本，请下载最新的版本！

​ 下载完成后会获得exe安装包，可双击安装包后，安装至电脑中。安装完成后可打开IDE工具CanMV IDE K230，打开IDE后会进入如下界面。

image-20250329150817380

点击上图中红框位置的连接开发板按钮。连接完成后，可以看到运行程序按钮变成绿色。

image-20250329150943785

可点击串行终端看到设备管理器中USB串行设备的输出，可以点击上图中的绿色按钮，可运行默认的打印程序，如下所示：

image-20250329151709053

后续可在此IDE下进行MicroPython编程。

官方例程讲解教程：https://developer.canaan-creative.com/k230_canmv/zh/main/zh/example/index.html

[拓展]访问开发板的串口​

硬件要求：

  • USB转UART串口模块
  • Type-C转双串口模块

软件注意事项：

  • MicroPython系统（默认）：UART0
  • RT-smart系统：UART0
  • Linux系统：UART0
  • Rt-smart+Linux双系统：UART0(Linux小核)，UART3(Rt-smart大核)

使用Type-C访问串口​

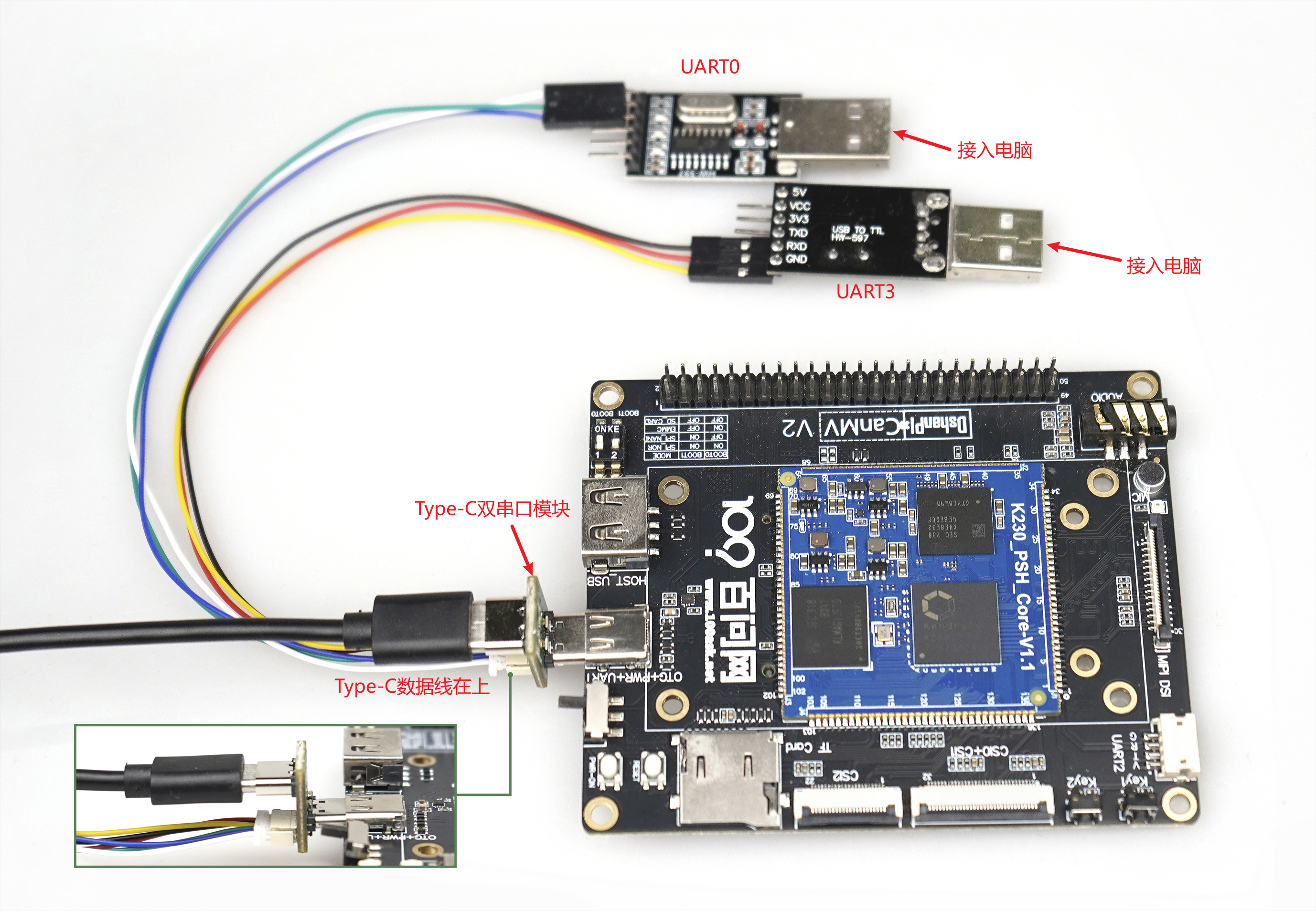

将Type-C数据线接入Type-C双串口模块，杜邦线端接入USB转串口模块。连接成功后，USB转串口模块需要接入电脑，使用电脑访问串口模块，波特率为115200。

注意：

  • Type-C双串口模块的RX需要连接USB转串口模块的TX。
  • Type-C双串口模块的TX需要连接USB转串口模块的RX。
  • Type-C双串口模块的GND需要连接USB转串口模块的GND。

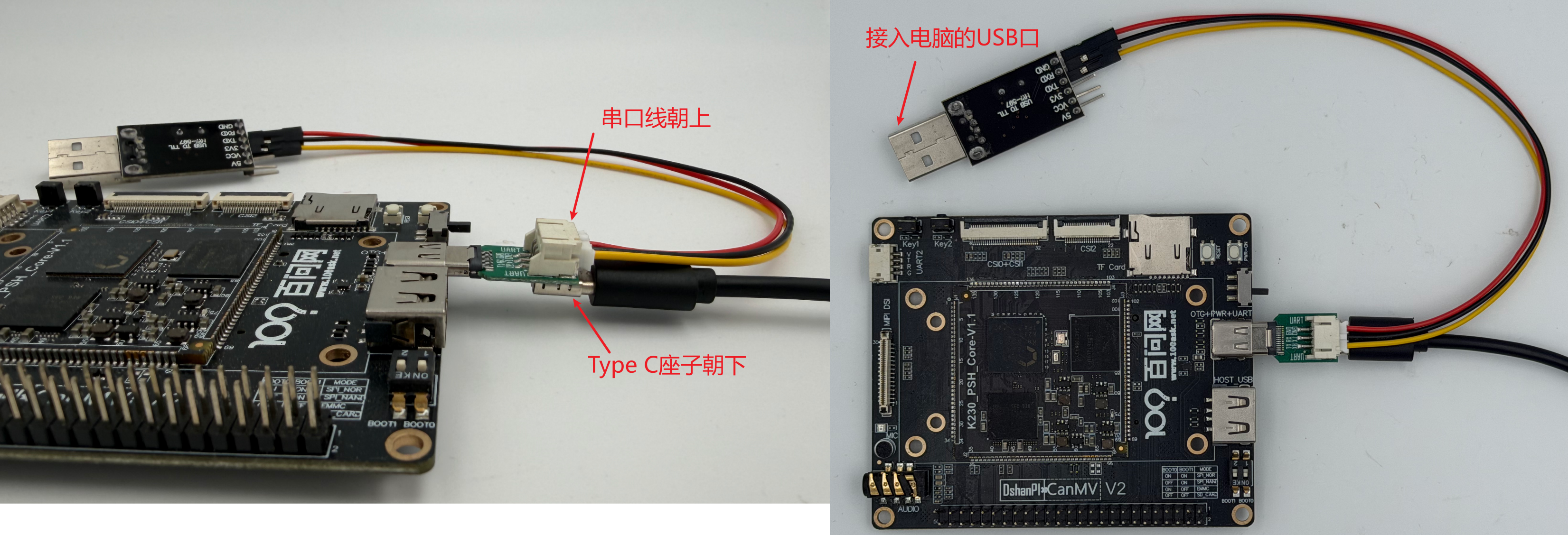

image-20250627100241144

  • MicroPython系统：只有UART0作为系统串口输出。
  • RT-smart系统：只有UART0作为系统串口输出。
  • Linux系统：只有UART0作为系统串口输出。
  • Rt-smart+Linux双系统：UART0作为Linux小核系统输出，UART3作为Rt-smart大核系统输出。

使用拓展排针访问串口​

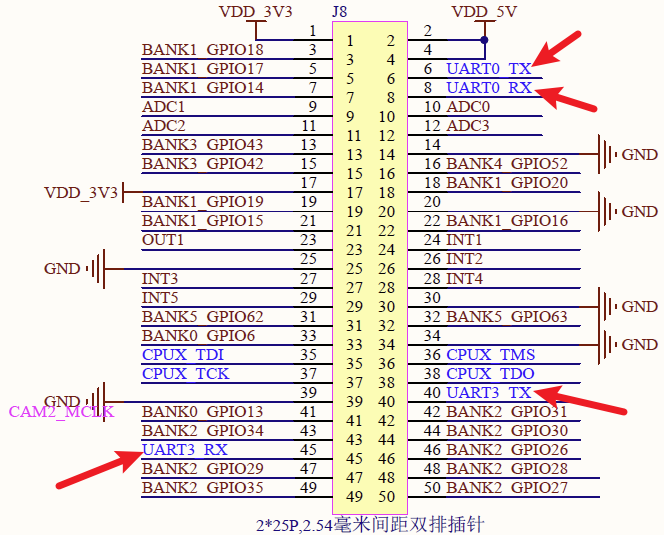

在拓展排针上，硬件也将UART0和UART3引到了拓展排针上，即您可以使用USB转UART串口使用杜邦线连接拓展排针上的串口进行访问，可以查看硬件原理图中拓展排针部分，可知UART0和UART3的位置：

image-20250627102544058

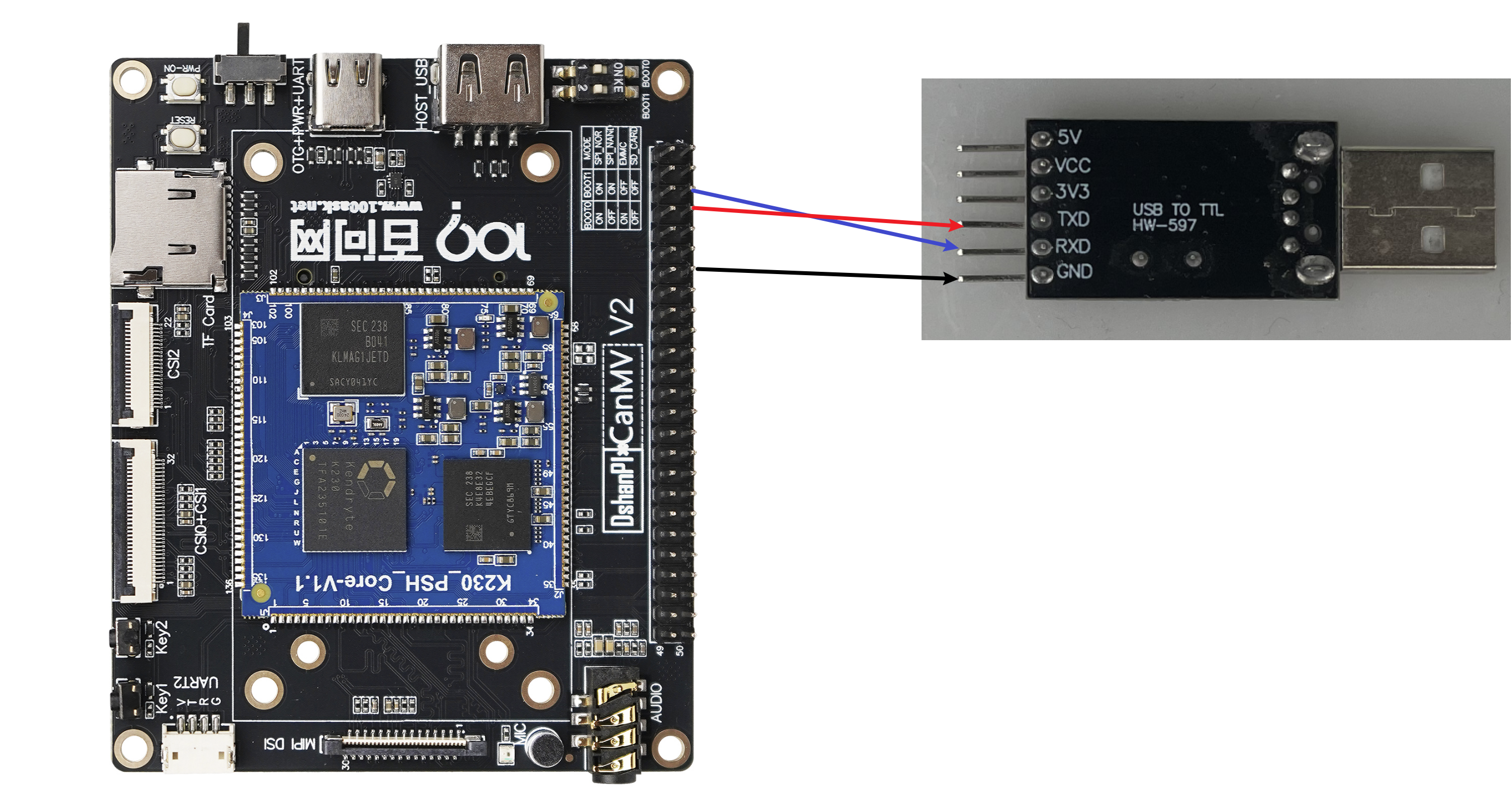

下面展示如何通过拓展排针访问UART0:

image-20250627104141126

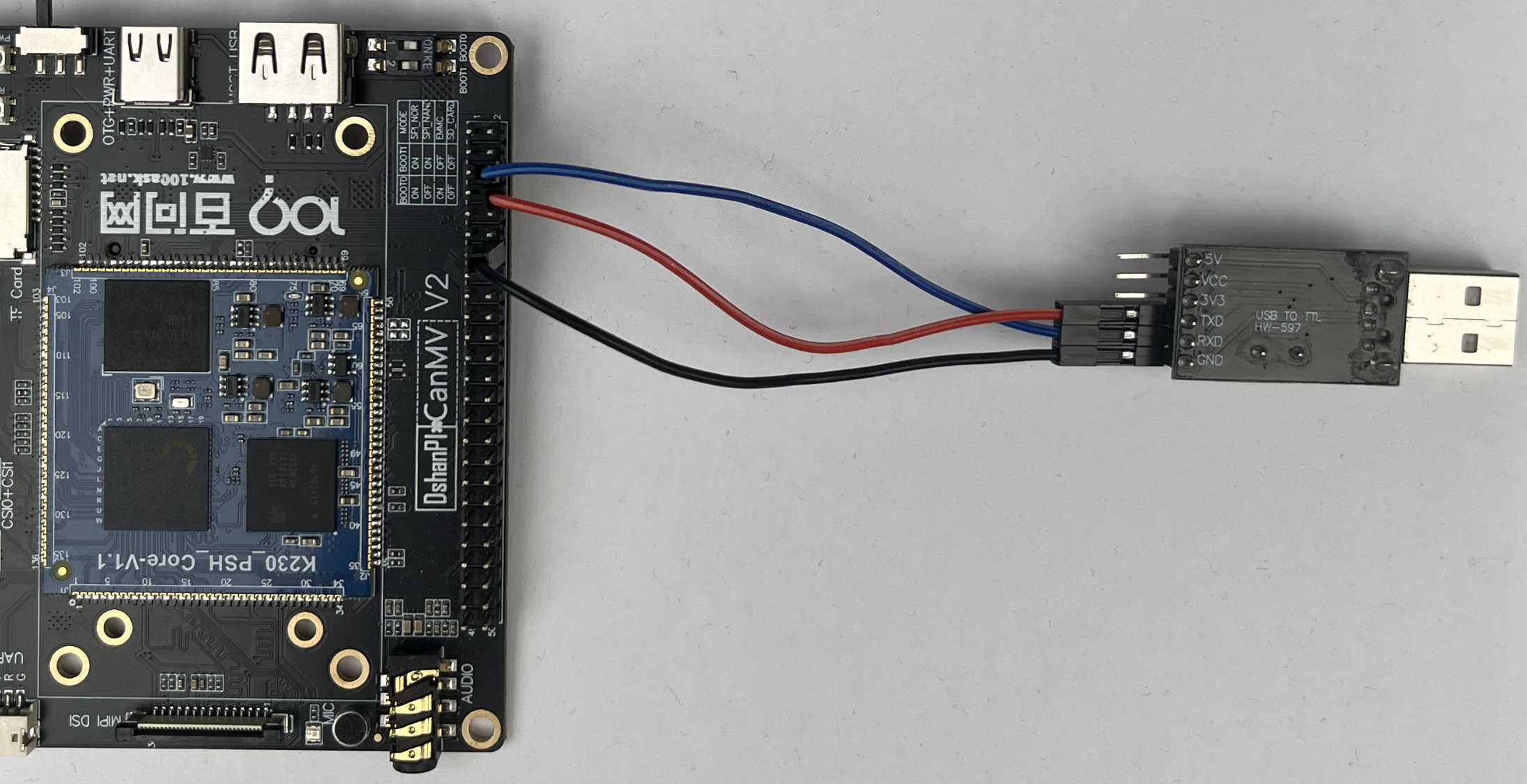

实际连接图如下所示： image-20250627104829720

  • MicroPython系统：只有UART0作为系统串口输出。
  • RT-smart系统：只有UART0作为系统串口输出。
  • Linux系统：只有UART0作为系统串口输出。
  • Rt-smart+Linux双系统：UART0作为Linux小核系统输出，UART3作为Rt-smart大核系统输出。

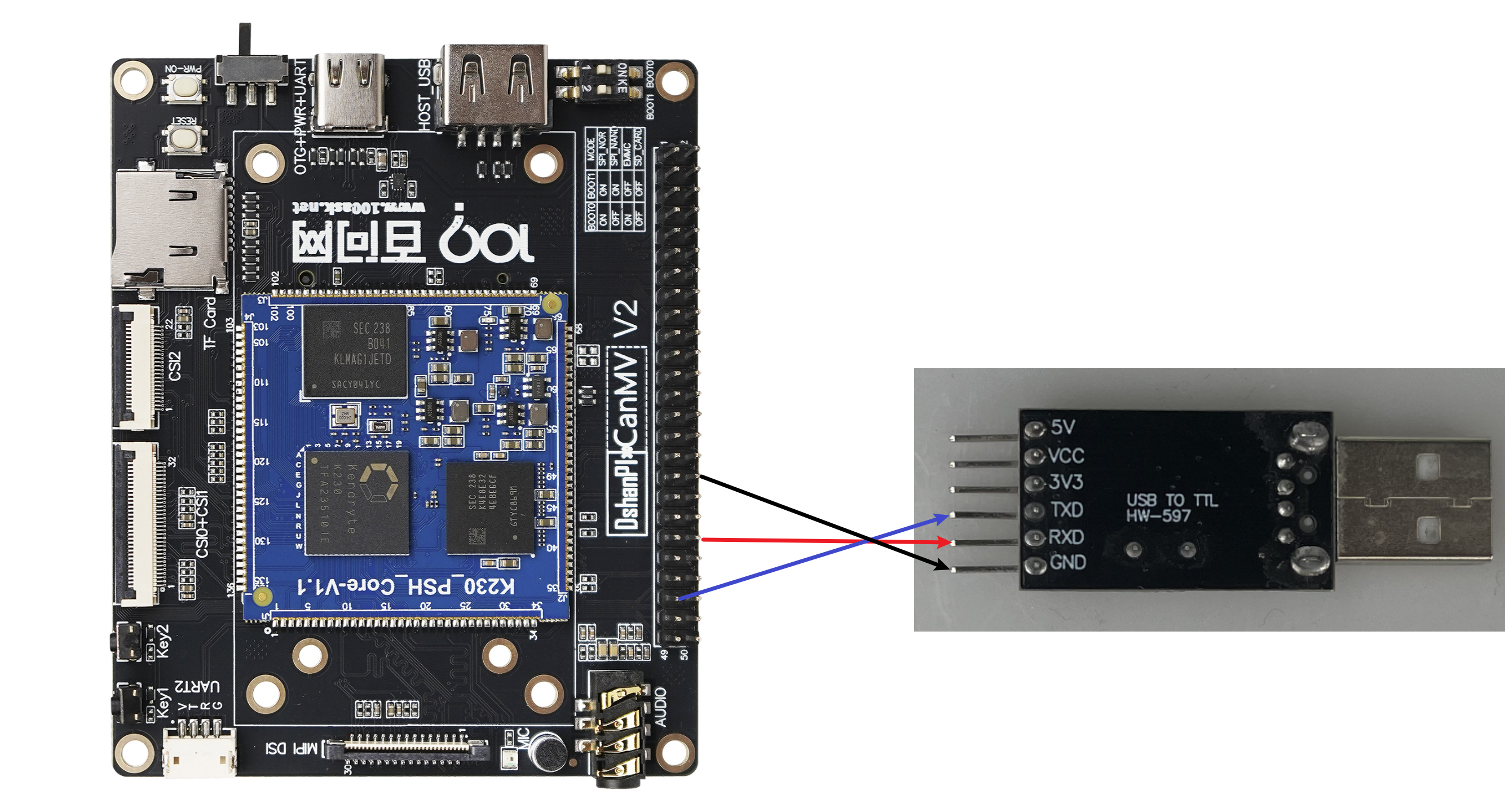

下面展示如何通过拓展排针访问UART3:

image-20250627104348893

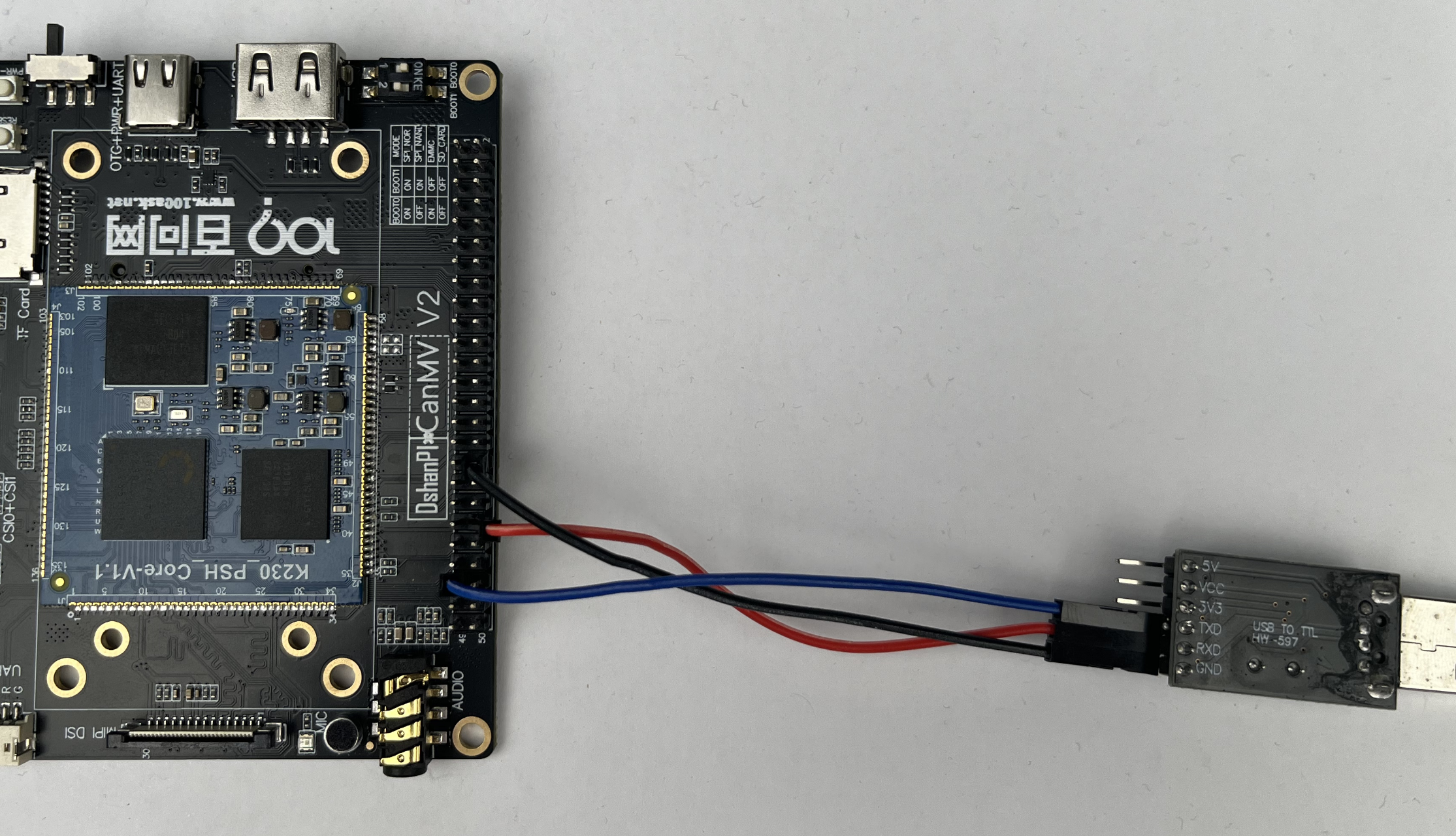

实际连接图如下所示：

image-20250627144635760

  • MicroPython系统：只有UART0作为系统串口输出。
  • RT-smart系统：只有UART0作为系统串口输出。
  • Linux系统：只有UART0作为系统串口输出。
  • Rt-smart+Linux双系统：UART0作为Linux小核系统输出，UART3作为Rt-smart大核系统输出。
